KOREN 무선 LTE 테스트베드 구축

• LTE망 구축 개요

		지난 ‘14년도 12월말 유무선 통합 테스트베드 환경을 위한 KOREN LTE망이 구축되었다. KOREN LTE망 구축은 그동안 유선 기반의 테스트에 국한되어 있던 연구망의 틀에서 벗어나 LTE기반의 연구 활성화 및 유무선 연동 테스트를 위한 밑거름을 제공 할 수 있을 것으로 예상된다. 이번 구축 된 LTE망 시스템은 서울PoP (NIA-한국정보화진흥원)을 중심으로 하여 PDN/Service GW, MME, HSS, SAM 등 EPC Core역할을 담당하는 백본시스템과 전자파차단 및 User단말 테스트를 위한 무선LTE Lab실(차폐룸)을 구축하였다. KOREN LTE 주파수 대역은 현재 상용 주파수로 사용중인 상향(1745~1755Mhz), 하향(18 45~1850Mhz)의 대역으로 구성되어 있고, 특정 주파수 대역으로 제한 되어 있지만 연구테스트에
필요한 단말(UE) 및 유심의 대여가 가능하도록 일정 단말기를 보유하고 있으며, 테스트 시설인 대전차폐룸 시스템에는 전자파 차단을 위한 차폐도어, EMI필터, 차폐판넬 등 차폐설과 Acces장비인 eNB(eNodeB-Femto AP), UE(LTE단말)가 설치되어 있어 테스트 User가 Local 및 원격지의 단말을 동시에 시험 할 수 있는 환경이 구성되어 있다. 현재 원격지 단말의 Control은 상용어플인 Mobizen 이라는 어플을 활용하여 testUser의 PC에 Mobizen PC버젼 설치 후 해당단말에 대한 계정을 입력하여 세션이 성립되면 원격지의 단말기를 내 PC에서 카메라 및 어플리케이션 등 내 손안에 있는 것처럼 Control이 가능하다.

• LTE망 시설내역

시스템명	시스템별 기능	비 고
S/P GateWay	서비스/PDN 게이트웨이 콤보	UE이동성관리, 세션관리
MME	가입자인증 및 NAS시그널링/UE이동성관리,세션관리	LTE bearer :1,000만
HSS	인증정보 보유 및 관리
SAM	EPC Core 모니터링(EMS)
Femto(eNodeB)	가입자 Access 장비	UE(단말기) 접속장치
차폐룸	전자파차단 시설

• LTE망 과 IP(Legacy)망 연동
EPC Core의 S/PGW와 서울 Legacy 백본라우터는 1Gbps로 연동이 되어 있으며, KOREN망을 사용하는 이용기관은 각 기관의 KOREN망 스위치에 FemtoAP(eNodeB) 연결 후 MME IP 정보와 TAC Parameter등의 정보를 입력하면 KOREN IP망을 통하여 EPC Core망으로 연동가능하다.(단, 상용주파수를 사용 한다는 점에서 각 기관에서 차폐룸 시설 없이 운영시에는 다른 일반 사용자가 KOREN-LTE APN에 접속을 시도하게 되어 주의하여야 하겠다.)
또한 대전 FemtoAP(eNodeB)는 대전 Legacy 백본라우터와 1Gbps로 연동 되어 FemtoAP와 EPC Core 간 L3라우팅을 통한 연동이 이루어지게 된다.

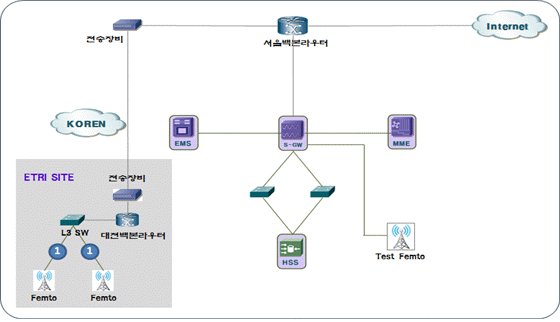

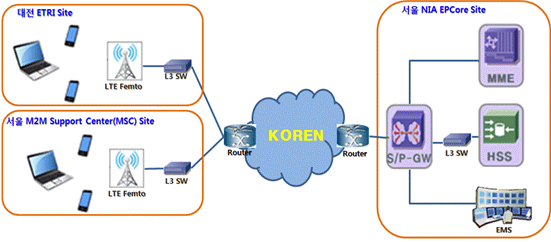

• LTE망 구성도 및 차폐룸 시설

• LTE망 활용방안
현재 KOREN LTE EPC Core망을 통한 경희대학교 모바일SDN 플랫폼구축 국제확산 연구 및 실증시험이 진행중이며, 경희대 eNodeB 장비와 KOREN MEE 장비 간 연동 작업이 진행중이다. 추후 유무선 테스트 및 LTE 기술에 대한 다양한 testbed로 활용 될 것으로 예상한다.

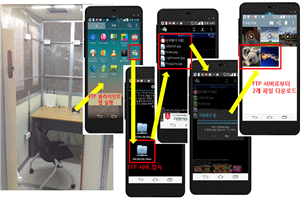

- 활용사례. NIPA LTE시험환경 영상스트리밍 테스트

서울PoP(NIA)에 구축 된 무선 LTE Core망을 NIPA와 연결 된 KOREN회선과 연동하여 LTE 영상스트리밍 시연 및 FTP 전송 테스트 실시

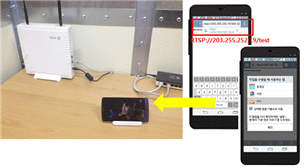

▷ 테스트 구성도
